기본 Architecture

오라클은 데이터베이스와 이를 액세스하는 프로세스 사이에 메모리 캐시 영역(SGA)이 있다.

0F

• 디스크 I/O 에 비해 메모리 캐시 I/O 는 매우 빠르다.
• 많은 프로세스가 동시에 데이터를 액세스 하기 때문에 사용자 데이터를 보호하는 Lock 과 공유 메모리 영역인 SGA 에 위치한 데이터 구조 액세스를 직렬화 하기 위한 Latch도 필요.
• 오라클은 블록 단위로 I/O 하며, DBWR/CKPT 가 주기적으로 캐시-데이터파일 동기화 수행.

• Database: 디스크에 저장된 데이터 집합(Datafile, Redo Log File, Control File...)
• Instance: SGA(System Global Area) + Process
  • Server Process: 사용자 명령 처리
    • Dedicated Server Process: 클라이언트를 위한 전용 프로세스, 사용자에게 필요한 서비스 제공 (SQL 파싱, 최적화, 실행, 블록 읽기, 읽은 데이터 정렬, 네트워크 전송)
    • 스스로 처리하지 못하는 일을 만나면 OS, I/O 서브시스템, Background Process 등에 신호를 보내 대신 일을 처리하도록 요청
  • Background Process : 뒤에서 역할 수행

오라클 접속할 시 내부 처리 과정

• 리스너에 연결 요청 시 서버프로세스를 띄우고(Fork) 메모리(PGA)를 할당 한다.
  • 비용이 큰 작업 이므로 성능을 위해 Connection Pool 을 통해 재사용 필수

Connection Pool

RAC

• 하나의 데이터베이스를 엑세스 하는 다중 인스턴스로 구성
• 과거 공유 디스크 방식, 현재 공유 캐시 방식
• 글로벌 캐시 개념 : 로컬 캐시에 없는 데이터 블록을 원격 노드에서 전송 받음
• 다른 인스턴스의 Dirty 버퍼도 Interconnect 를 통해 주고 받으며 갱신 수행, OPS 는 디스크로 쓰기 작업 선행 필요 (Ping)

SQL Trace - 정확한 이해 필요(query, current)

항목	설명
count	수행 횟수
cpu	CPU 시간(초)
elapsed	수행 시간(초)
disk	Physical(Disk) Read Block Count / physical reads
query	Consistent Read Block Count / consistent gets
current	Current(Dirty) Read Block Count / db block gets
rows	Record Count

컬럼 의미

---

DB 버퍼 캐시

메모리 캐시 영역(SGA) 중 사용자 데이터가 거쳐 가는 부분

블록 단위 I/O

설명

오라클에서 I/O는 블록(Block) 단위로 이뤄짐

• single block read / multi block read (Full Scan, DBWR)
• 하나 레코드의 하나 컬럼만 읽어도 속한 블록 전체를 읽음
• 블록 개수
  • SQL 성능을 좌우하는 가장 중요한 성능 지표
  • 옵티마이저의 판단에 가장 큰 영향을 미침 (INDEX SCAN / FULL TABLE SCAN)

버퍼 캐시 구조

바둑판처럼 생긴 버퍼 캐시에서 읽고자 하는 블록을 어떻게 찾는가? (해시 테이블)

• 해시 테이블(해시 맵)은 SGA 내에서 가장 많이 사용되는 자료구조.
  • 주소록과 유사 - 성씨가 같은 고객은 같은 페이지(해시 버킷)에 정렬 없이 관리
  • 해시 버킷 내에서 스캔 방식 사용 (성능을 위해 각 버킷 내 엔트리 개수 일정 수준 유지 필요)
  • 버퍼 캐시도 해시 테이블 구조로 관리 됨 - 해시 키 값 : DBA(Data Block Address)
    • 해시 함수에 DBA 입력해 리턴 받은 해시 값이 같은 블록들을 같은 해시 버킷에 연결 리스트(해시 체인)로 구조화
    • 필요한 블록 주소를 해시 버킷에서 스캔 후 있으면 읽고, 없으면 디스크에서 읽어 해시 체인에 연결 후 읽음
• 버퍼 헤더만 해시 체인에 연결 됨, 데이터 값은 포인터를 이용해 버퍼 블록을 찾아 얻게 됨

해시함수 예제 : MOD

캐시 버퍼 체인

• 각 해시 체인은 Latch 에 의해 보호 됨
  • DB 버퍼 캐시는 공유 메모리 영역에 존재 하므로 동시 액세스 가능 하며, 액세스 직렬화(Serialization) 메커니즘 필요 (i.e. Latch)
  • Latch 를 획득한 프로세스만 그 Latch 에 의해 보호되는 자료구조 진입 허용
  • Cache Buffers Chains: 해시 체인에 버퍼 블록을 스캔/연결/해제 작업 보호, 하나의 Latch 가 여러 해시 체인을 동시 보호

DB버전	Latch 갯수
9i	241 개
10g	394 개
11g	496 개

DB 버전 별 Latch 갯수

구분	파라미터	책	실제(11g)
해시 버킷 개수	_db_block_hash_buckets	2,097,152	8,388,608
래치 개수	_db_block_hash_latches	65,536	262,144
래치 당 해시 버킷 수	-	32	32
블록 버퍼 개수	_db_block_buffers	836,684	3,084,990
해시 버킷 개수 / 블록 버퍼 개수	-	2.5	2.7

해시 버킷, 블록 버퍼, 래치 갯수

• 하나의 해시 체인에 하나의 버퍼만 달리는 것이 목표 임 - 해시 체인 스캔 비용 최소화

• 블록 버퍼 대비 해시 버킷 개수가 충분히 많아야 함 - 2.5배 ?

• 9i 부터 읽기 전용 작업 시 cache buffers chains Latch 를 Share 모드 획득 가능

  • SELECT (X), 필요한 블록을 찾기 위한 해시 체인 스캔 (O)

• 버퍼 헤더에 Pin 설정 시 cache buffers chains Latch 사용

  • Share 모드 획득 후, 체인 구조 변경 혹은 버퍼 헤더에 Pin 설정 시 Exclusive 모드로 변

캐시 버퍼 LRU 체인

LRU(Least Recently Used) 알고리즘

• 사용 빈도 높은 블록들 위주로 버퍼 캐시가 구성 되도록 함
• 모든 버퍼 블록 헤더를 LRU 체인에 연결
  • 사용 빈도 순으로 위치 이동
  • Free 버퍼 필요시 액세스 빈도가 낮은 블록을 우선 밀어냄 (자주 액세스 되는 블록이 캐시에 더 오래 남게 됨)
  • cache buffers lru chain Latch 로 보호
• 모든 버퍼 블록은 둘중 하나의 LRU 리스트에 속함
  • Dirty 리스트 : 캐시 내 변경 됨, 아직 디스크에 반영 안된 블록 관리 (LRUW 리스트)
    • 변경 시 리스트에서 잠시 나옴
  • LRU 리스트 : Dirty 리스트 외 나머지 블록 관리
    • 변경 시 Dirty 리스트로 이동
• 모든 버퍼 블록은 셋중 하나의 상태임
  • Free 버퍼 : 빈 상태 혹은 데이터 파일과 동기화 된 상태, 언제든 덮어 쓸 수 있음,
    • 변경 시 Dirty 버퍼 됨
  • Dirty 버퍼 : 변경 되어 데이터 파일과 동기화 필요 상태, 동기화 되면 Free 버퍼 됨
  • Pinned 버퍼 : 읽기/쓰기 작업 중인 버퍼 블록

---

버퍼 Lock

버퍼 Lock이란?

• 하나의 cache buffers chains Latch 에 여러(32) 해시 체인이 보호 되고 있음 (Latch 경합)
  • 동시에 버퍼 블록 접근 할 경우 정합성 문제 발생 가능 (직렬화 필요)
  • 버퍼 블록을 찾으면 버퍼 Lock 설정 후 Latch 해제 (읽기: Share 모드, 변경: Exclusive 모드)
    • SELECT 문 도 블록 클린아웃 필요 시 Exclusive 모드 설정
    • 이미 Exclusive 모드로 점유 된 상태라면 버퍼 헤더의 Lock 대기자 목록(Waiter List) 등록 후 Latch 해제 - buffer busy waits, 선행 버퍼 Lock 해제시 버퍼 Lock 획득
  • 버퍼 블록 Lock 해제 시 Latch 다시 획득 (한개 블록 읽기가 이렇게 고비용)

한번 래치 획득 읽기

블록 읽을 때 대부분 두번 래치 획득 (찾고 Pin 설정, 다쓰고 Pin 해제), 하지만 몇몇 오퍼레이션은 한번만 래치 획득 - consistent gets - examination

버퍼 핸들

• 버퍼 Lock 은 버퍼 사용중을 표시 (버퍼 헤더에 Pin 설정 / Pinned 버퍼)
  • 변경 시 하나의 프로세스만 Pin 가능, 읽기는 동시에 Pin 가능
  • 버퍼 핸들(Buffer Handle)을 버퍼 헤더에 있는 소유자 목록(Holder List)에 연결 시켜 Pin 설정
• cache buffer handles 래치
  • 각 프로세스 마다 _db_handles_cached(5) 개수 만큼 버퍼 핸들 미리 할당
  • 미리 할당된 갯수 이상의 버퍼 핸들 얻을 때 필요
  • 시스템 전체 버퍼 핸들 개수 : _db_handles = processes * _db_handles_cached

버퍼 Lock의 필요성

• 한개 레코드 갱신도 블록 단위로 I/O를 수행
• 정합성 유지를 위해 블록 자체로의 진입을 직렬화 해야 함
  • 블록 내 10개 레코드를 읽는 순간 다른 프로세스에 의해 변경이 발생 하면 잘못된 결과를 얻게 됨
  • 로우 단위 Lock 설정 도 레코드 속성 변경 이므로 동시 수행은 문제가 됨
  • 블록 헤더 변경(블록 SCN, ITL 슬롯 등)도 동시 수행은 문제가 됨 (Lost Update 발생)

Consistent 모드 읽기

쿼리 SCN 과 블록 SCN 을 비교해 읽어도 되는 블록인지 확인 하면서 읽기 (블록 읽는 도중 블록 내용 변경 대응 불가)

Pin 된 버퍼 블록

• alter system flush buffer_cache; 에도 밀려 나지 않는다.
• alter system set events 'immediate trace name flush_cache'; (9i)

버퍼 Pinning

• 버퍼를 읽고 나서 버퍼 Pin을 즉각 해제하지 않고 데이터베이스 Call이 진행되는 동안 유지하는 기능
  • 래치 획득 없이 버퍼를 읽으므로 논리 읽기 횟수가 감소 됨
• 버퍼 Pinning 발생 지점
  • 인덱스를 스캔하면서 테이블을 액세스할 때의 인덱스 리프 블록 (전통적)
  • 인덱스로부터 액세스되는 하나의 테이블 블록 (8i)
  • NL 조인 시 Inner 테이블을 Lookup 하기 위해 사용되는 인덱스 루트 블록 (9i)
  • Index Skip Scan 시 브랜치 블록 (9i)
  • NL 조인 시 Inner 테이블의 루트 외 다른 인덱스 블록 (11g)
  • DML 수행 시 Undo 블록

블록 액세스 방법	증가 수치
래치 획득 후	session logical reads
버퍼 Pinning 후	buffer is pinned count

블록 액세스 방법 별 증가 수치

• 버퍼 Pinning 은 하나의 데이터베이스 Call (Parse, Execute, Fetch) 내에서만 유효
• 버퍼 Pinning 을 통한 블록 I/O 감소효과는 SQL 튜닝의 중요 부분
  • Reorg 를 통한 인덱스 클러스터링 팩터 (버퍼 Pinning) 개선 가능

---

Redo

Redo 구분	속성
Online	Redo 로그 버퍼에 버퍼링된 로그 엔트리를 기록하는 파일, 최소 두 개 구성, 라운드 로빈 로그 스위칭 발생
Archived	Online Redo 로그 파일이 재사용 되기 전 다른 위치로의 백업본

데이터/컨트롤 파일의 모든 변경 사항을 하나의 Redo 로그 엔트리로서 Redo 로그에 기록

Redo 목적

1. Database Recovery
2. Cache Recovery (Instance Recovery)
3. Fast Commit

• Media Fail 발생 시 데이터베이스 복구 위해 Archived Redo 로그 사용
• 인스턴스 비정상 종료 시 휘발성의 버퍼 캐시 데이터 복구 위해 Redo 로그 사용
  • 인스턴스 재기동 시 Online Redo 로그의 마지막 Checkpoint 이후 트랜잭션의 Roll Forward (버퍼 캐시에만 존재했던 변경 사항이 Commit 여부와 관계 없이 복구 됨)
  • Undo 데이터를 이용해 Commit 안된 트랜잭션을 Rollback (Transaction Recovery)
  • 데이터 파일에는 Commit 된 변경 사항만 존재
• Fast Commit 을 위해 Redo 로그 사용
  • 메모리의 버퍼 블록이 아직 디스크에 기록되지 않았지만 Redo 로그를 믿고 빠르게 커밋 완료
    • 변경 사항은 Redo 로그에는 바로 기록하고, 버퍼 블록의 메모리-디스크 동기화는 나중에 일괄 수행
    • 버퍼 블록의 디스크에 기록은 Random 액세스(느림), Redo 로그 기록은 Append 액세스 (빠름)

Delayed 블록 클린아웃

• 로우 Lock 이 버퍼 블록 내 레코드 속성으로 구현 되어 있어, Commit 시 바로 로우 Lock 해제 불가능
• Commit 시점에는 Undo 세그먼트 헤더의 트랜잭션 테이블에만 Commit 정보 기록, 블록 클린아웃(Commit 정보 기록, 로우 Lock 해제)은 나중에 수행

• Redo 레코드는 Redo 로그 버퍼 → Redo 로그 파일 기록 됨
  • 3초마다 DBWR 로부터 신호 받을 때 (DBWR 은 Dirty 버퍼를 데이터 파일에 기록하기 전 LGWR 에 신호 보냄) - Write Ahead Logging (DBWR 가 Dirty 블록을 디스크에 기록하기 전, LGWR 는 해당 Redo 엔트리를 모두 Redo 로그 파일에 기록 해야 한다.)
  • 로그 버퍼의 1/3이 차거나, Redo 레코드량이 1MB 넘을 때
  • 사용자 Commit/Rollback - Log Force at Commit (최소 Commit 시점에는 Redo 정보가 디스크에 저장 되어야 한다.)

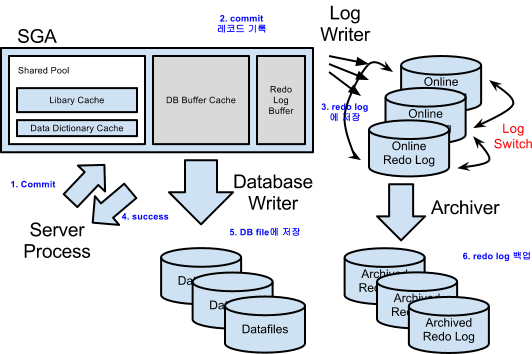

Fast Commit 메커니즘

• 사용자 Commit
• LGWR 가 Commit 레코드 Redo 로그 버퍼 기록
• 트랜잭션 로그 엔트리와 함께 Redo 로그 파일 기록 (이후 복구 가능)
• 사용자 프로세스에 Success Code 리턴

log file sync

LGWR 프로세스가 로그 버퍼 내용을 Redo 로그 파일에 기록 하는 동안 서버 프로세스가 대기하는 현상

---

Undo

• Undo 세그먼트는 일반 세그먼트와 다르지 않다. (Extend 단위 확장, 버퍼 캐시 캐싱, 변경사항 Redo 로깅)
• 트랜잭션 별로 Undo 세그먼트가 할당 되고 변경 사항이 Undo 레코드 단위로 기록 됨 (복수 트랜잭션이 한 Undo 세그먼트 공유 가능)

구분	설명
Rollback	8i 까지, Rollback 세그먼트 수동 관리
Undo	9i 부터, AUM(Automatic Undo Management) 도입

AUM

• 1 Undo 세그먼트, 1 트랜잭션 목표로 자동 관리
• Undo 세그먼트 부족 시 가장 적게 사용되는 Undo 세그먼트 할당
• Undo 세그먼트 확장 불가 시 다른 Undo 세그먼트로 부터 Free Undo Space 회수 (Dynamic Extent Transfer)
• Undo Tablespace 내 Free Undo Space 가 소진 되면 에러 발생

Undo 목적

• Transaction Rollback
  • 트랜잭션 Rollback 시 Undo 데이터 사용
• Transaction Recovery
  • Instance Recovery 시 Roll Forward 후 Commit 안된 트랜잭션 Rollback 시 Undo 데이터 사용
• Read Consistency
  • 읽기 일관성을 위해 Undo 데이터 사용 (다른 DB는 Lock 을 통해 읽기 일관성 구현)

Undo 세그먼트 트랜잭션 테이블 슬롯

Undo 세그먼트 중 첫 익스텐트, 첫 블록의 Undo 세그먼트 헤더에 트랜잭션 테이블 슬롯이 위치

0O

• 트랜잭션 테이블 슬롯 기록 사항
  • 트랜잭션 ID: USN(Undo Segment Number)# + Slot# + Wrap#
  • 트랜잭션 상태 정보 (Transaction Status)
  • 커밋 SCN (트랜잭션이 커밋 된 경우)
  • Last UBA (Undo Block Address)
  • 기타
• 트랜잭션 테이블 슬롯(Slot) 할당 및 Active 표시 후 트랜잭션 시작 가능 (대기 이벤트 : undo segment tx slot)
• 트랜잭션의 변경사항은 Undo 블록에 Undo 레코드로서 순차적으로 하나씩 기록 됨 (Last UBA[Undo Block Address] 정보로 마지막 Undo 레코드 확인
  • Undo 레코드는 체인 형태로 연결 되며, Rollback 시 체인을 거슬러 올라가며 작업 수행
• v$transaction.{used_ublk, used_urec}
  • 트랜잭션이 사용중인 Undo Block 수, Undo 레코드 수 확인 가능

구분	Undo 레코드 내용	v$transaction.used_urec 증가(TBL)	v$transaction.used_urec 증가(TBL+IDX)	비고
INSERT	추가된 레코드 ROWID	1	2	_
UPDATE	변경	컬럼	Before Image	1
DELETE	전체	컬럼	Before Image	1

DML 별 Undo 레코드 내용

• 커밋 된 순서대로 트랜잭션 슬롯 순차적 재사용
  • 커밋 안된 Active 상태의 Undo 블록 및 트랜잭션 슬롯은 재사용 안됨
  • 커밋에 의해 트랜잭션 상태 정보 (committed), 그 시점의 커밋 SCN이 저장된 트랜잭션 슬롯이 재사용 됨
• Undo Retention (undo_retention)
  • 완료된 트랜잭션의 Undo 데이터를 지정된 시간만큼 "가급적" 유지
  • 값을 기준으로 unexpired / expired 구분 되며 Undo Extent 필요시 expired 상태의 Extent 먼저 활용, 필요시 unexpired 상태의 Extent 도 활용
  • guarantee 옵션 : unexpired 상태의 Extent 활용 불가
    • alter tablespace undotbs1 retention guarantee;
  • Automatic Undo Retention Tuning
    • 시스템 상황에 따라 tuned_undo_retention 값 자동 계산 및 Undo Extent 관리 (undo_retention 최소값이 되며 "가급적" 지켜 짐)

블록 헤더 ITL 슬롯

• 테이블/인덱스 블록 헤더에는 ITL(Interested Transaction List) 슬롯 존재

  • ITL 슬롯 번호
  • 트랜잭션 ID
  • UBA (Undo Block Address)
  • 커밋 Flag
  • Locking 정보
  • 커밋 SCN (트랜잭션이 커밋 된 경우)

• 레코드 갱신 시 블록 헤더의 ITL 슬롯 확보 후 트랜잭션 ID 및 트랜잭션 Active 상태 기록 선행 필요

  • ITL 슬롯 확보 될 때 까지 트랜잭션은 Blocking 됨 (enq: TX - allocate ITL entry)
  • ITL 슬롯 수 관련 파라미터 : initrans(1/2), maxtrans(255), pctfree
    • INITRANS와 MAXTRANS

Lock Byte

• 레코드가 저장되는 로우 헤더에 관련 트랜잭션 ITL 슬롯 번호 기록 하는 Lock Byte 할당
• 로우 Lock 구현 = 로우 단위 Lock + 트랜잭션 Lock 조합 (TX Lock)
• 레코드 갱신 예제
  • 대상 레코드의 Lock Byte 확인 : 활성화 상태
  • ITL 슬롯 의 트랜잭션ID 확인
  • 트랜잭션 테이블 슬롯 에서 트랜잭션 상태 확인 : 활성화 상태
  • 대기
• Lock 매니저
  • 다른 DBMS 는 Lock 매니저로 갱신 중 레코드 정보 관리, 오라클은 별도 리소스 없음 (레코드 속성)
  • Lock 매니저는 유한한 리소스 문제로 로우 → 블럭 → 테이블 레벨로 Lock 에스컬레이션 발생 가능 (급격한 동시성 저하)

ITL 슬롯의 UBA(Undo Block Address) 정보

트랜잭션에 의한 변경 이전 데이터(Before Image)가 저장된 Undo 블록 주소를 가리키는 포인터 정보 (CR Copy 생성 시 사용)

---
